Wie unterscheide ich Zahnflankenspiel von Wellen- oder Lagerspiel?
Wie unterscheide ich Zahnflankenspiel von Wellen- oder Lagerspiel?
Unterscheiden Sie Richtung und Ort der Bewegung. Zahnflankenspiel ist die relative Drehung zwischen den Flanken bei festgehaltenem Gegenrad. Wellen- oder Lagerspiel betrifft radiale oder axiale Bewegung; eine lockere Nabe kann zusätzlich Drehung zwischen Rad und Welle zulassen. Ein einzelner Wackeltest kann diese Effekte überlagern. Messen Sie sie vor einer Verzahnungskorrektur getrennt.
Drehspiel im Zahneingriff messen
Halten Sie bei sicher stillgesetzter und gegen Energiezufuhr gesicherter Maschine ein Rad fest und bewegen Sie das andere mit der vereinbarten Messkraft vorsichtig in beide Richtungen. Dokumentieren Sie Messuhrkontakt, Ausrichtung, Montageposition und Temperatur. Prüfen Sie mehrere Drehstellungen, statt den Eingriff nur an einer engen oder losen Stelle zu bewerten.

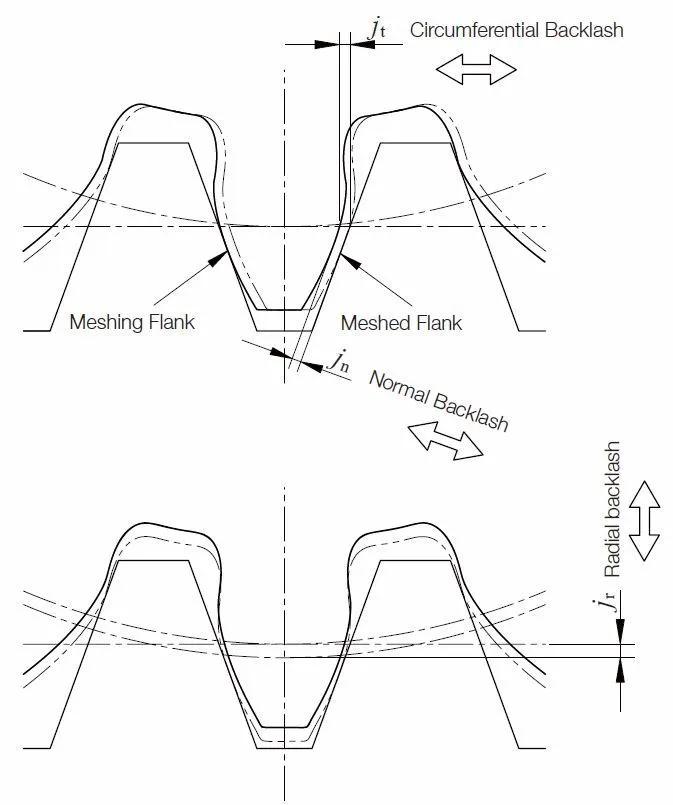

Eine tangentiale Messuhranzeige hängt vom Messradius ab; sie entspricht nicht automatisch dem Umfangsspiel am Bezugszylinder. Beobachten Sie auch die Wellenbewegung. Im Diagramm bezeichnet Radialspiel eine verzahnungsgeometrische Größe im Zusammenhang mit der Achsabstandsänderung, nicht die radiale Lagerluft.
Wellenbewegung unabhängig messen

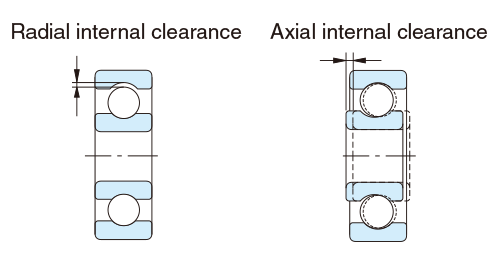

Messen Sie radiale Wellenbewegung und Axialspiel getrennt gegen einen stabilen Gehäusebezug nach dem Verfahren des Maschinen- oder Lagerherstellers. Beobachten Sie, ob sich die Welle gegenüber dem Lager bewegt, ein Lagerring im Sitz wandert oder das Gehäuse sich verformt. Eine Messung am entfernten Wellenende kann neben Spiel auch Biegung enthalten.
Manche Lageranordnungen besitzen bewusst Betriebslagerluft, Vorspannung oder axiale Beweglichkeit. Vergleichen Sie die Ergebnisse mit der vorgeschriebenen Anordnung und ihrem Zustand; es gibt keinen allgemeingültigen zulässigen Wert für von Hand fühlbares Spiel. Höhere Lagervorspannung allein zum Kaschieren des Zahnradwackelns kann ein anderes Problem verursachen.
Vor Änderungen an den Zahnrädern die Nabenverbindung prüfen
Bewegt sich das Zahnrad gegenüber seiner eigenen Welle, prüfen Sie Passfeder, Verzahnung, Klemmung oder andere vorgesehene Verbindung. Ist etwa das Gegenrad festgehalten und die Naben-Wellen-Verbindung bewegt sich sichtbar, enthält die beobachtete verlorene Bewegung einen Anteil dieser Verbindung. Weniger Zahnflankenspiel behebt das nicht.
Dokumentieren Sie die getrennten Messungen und prüfen Sie Anlageflächen, Sicherung und Montagezustand vor der Reparaturentscheidung. Stellen Sie die vorgegebene Verbindung und Lageranordnung wieder her und prüfen Sie anschließend Flankenspiel, Kontakt und Rundlauf erneut. Der PairGears-Leitfaden zu Prüfberichten hilft, die Zahnradnachweise zu ordnen; ein Prüfbericht des einzelnen Zahnrads allein belegt nicht den Zustand der montierten Lager und des Gehäuses.
