Brauchen gepaarte Spiralkegelräder entgegengesetzte Spiralrichtungen?
Brauchen gepaarte Spiralkegelräder entgegengesetzte Spiralrichtungen?
Ja. Ein übliches außenverzahntes Spiralkegelradpaar kombiniert ein rechts- mit einem linksgängigen Rad. Gegenläufige Spiralrichtungen sind notwendig, gewährleisten allein aber keine Kompatibilität. Auch Paarungsgeometrie, Übersetzung und Wellenanordnung müssen zusammenpassen. Spezifizieren Sie beide Räder als Paar, statt ein Ersatzrad allein nach der Spiralrichtung auszuwählen.
Spiralrichtung und Zahnlinienform unterscheiden
Die Spiralrichtung beschreibt die Richtung der Zahnkrümmung. Nach der von KHK beschriebenen Konvention blickt man vom kleinen Ende aus: Eine Krümmung im Uhrzeigersinn ist rechtsgängig, gegen den Uhrzeigersinn linksgängig. Vermerken Sie die Blickrichtung auf der Zeichnung, wenn ein Foto mehrdeutig sein könnte.

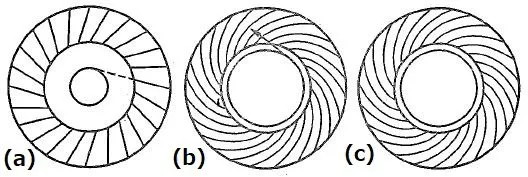

Die Zahnlinienform ist ein gesondertes Merkmal. Die Abbildung zeigt unterschiedliche gekrümmte Zahnverläufe. Eine ähnlich aussehende Kurve oder die entgegengesetzte Spiralrichtung kennzeichnet noch keinen passenden Partner. Der PairGears-Leitfaden für Spiralkegelräder bietet weiteren Konstruktionskontext.
Das vorgesehene Ritzel und Rad gemeinsam identifizieren
Senden Sie beide Zeichnungen oder die ursprünglichen Kennzeichnungen des gepaarten Satzes. Geben Sie Zähnezahlen, Konventionen für Zahngröße und Eingriffswinkel, Wellenwinkel, Spiralwinkel und -richtungen, Zahnbreiten, Einbaumaße und Wellenschnittstellen an. Benennen Sie das Verzahnungssystem und vorgeschriebene Profil- oder Kontaktkorrekturen.
Ein rechtsgängiges Ritzel mit 20 Zähnen passt beispielsweise nicht zu jedem linksgängigen Rad mit 40 Zähnen. Die Zähnezahlen ergeben zwar eine Übersetzung von 2:1, doch auch die übrige Geometrie und die Montageanforderungen müssen übereinstimmen. Zeichnungsbezogene Optionen beschreibt PairGears in seinem Service für kundenspezifische Kegelräder.
Kontakt und Belastung vor der Freigabe eines Ersatzrads prüfen

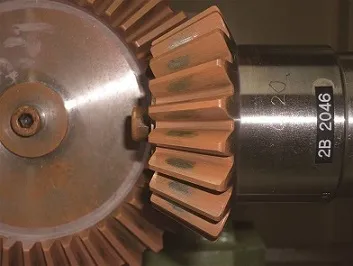

Prüfen Sie Tragbild und Flankenspiel des montierten Paars in den vorgegebenen Einbaulagen. Bewahren Sie erforderliche Satzkennzeichnungen bei den Teilen auf und lassen Sie die Kombination eines neuen mit einem vorhandenen Rad vorab vom Lieferanten bestätigen.
Die Drehrichtung ist eine weitere Angabe: Ihre Umkehr verändert nicht die gefertigte Spiralrichtung, wohl aber die belastete Flanke und möglicherweise den Axialschub auf die Lager. Teilen Sie dem Lieferanten gegebenenfalls beide Antriebsrichtungen und das Lastspiel mit. Entgegengesetzte Spiralrichtungen allein belegen weder ein geeignetes Tragbild noch geräuscharmen Lauf oder ausreichende Tragfähigkeit.
