Was ist ein Zerol-Kegelrad?
Was ist ein Zerol-Kegelrad?
Ein Zerol-Kegelrad hat gekrümmte Zähne mit einem Nenn-Spiralwinkel von null in der Mitte der Zahnbreite. Es verbindet eine gekrümmte Zahnlinie mit einem Kraftverhalten, das dem geradverzahnter Kegelräder näherkommt. Der Nullwinkel beschreibt die Zahngeometrie, nicht den Achswinkel, die Übersetzung oder das Fehlen von Lagerkräften. Es ist als abgestimmtes Kegelradpaar auszuwählen.
Gekrümmte Zähne können einen mittleren Spiralwinkel von null haben
Bei einem geradverzahnten Kegelrad verläuft die Zahnlinie gerade über den Kegel. Ein herkömmliches Spiralkegelrad hat einen mittleren Spiralwinkel ungleich null. Beim Zerol-Zahn bleibt die Zahnlinie gekrümmt, ihre Orientierung in der Mitte der Zahnbreite ergibt jedoch den Nennwinkel null.
Auf einem Foto ist dieser Unterschied oft schwer zu erkennen. Bestätigen Sie das Verzahnungssystem anhand der Zeichnung oder Auslegungsdaten, nicht allein anhand des Aussehens.
Zahngeometrie, Achsanordnung und Kräfte getrennt betrachten

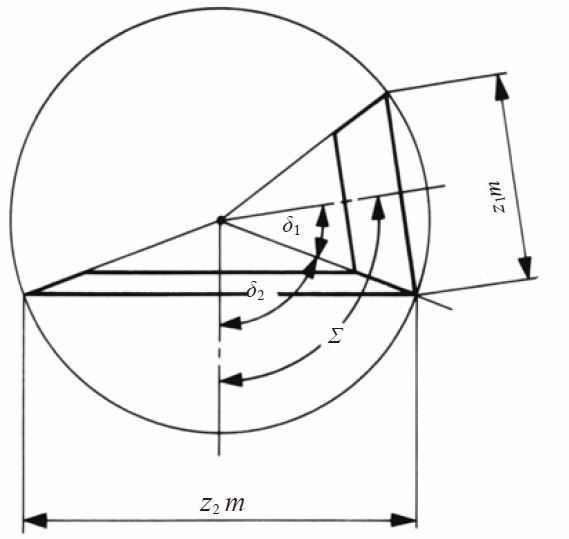

Zerol-Räder gehören zu den Kegelrädern mit sich schneidenden Achsen. Ein mittlerer Spiralwinkel von null bedeutet weder parallele Wellen noch eine Übersetzung von 1:1. Achswinkel und Übersetzung bleiben unabhängige Anforderungen.
Auch wenn das Kraftverhalten dem geradverzahnter Kegelräder näherkommt, müssen die Lager weiterhin die Kräfte des belasteten Kegelradeingriffs aufnehmen. Ein Spiralwinkel von null bedeutet nicht, dass keine Axialkraft auftritt.
Ersatzlösungen als vollständiges Radpaar bewerten
Bei der Umstellung eines geradverzahnten Kegelradantriebs auf Zerol müssen beispielsweise Paarungsgeometrie, Einbaumaße, Flankenspiel, Lager und Lastzyklus geprüft werden. Gleiche Außendurchmesser belegen keine Austauschbarkeit.
Stellen Sie beide Radzeichnungen oder vollständige Paarungsdaten, Achsanordnung, Übersetzung, Drehmoment, Drehzahl, Drehrichtungen und Schmierungsanforderungen bereit. Der PairGears-Leitfaden zur Kegelradauswahl ordnet Zerol in die verfügbaren Verzahnungskonzepte ein. Der konkrete Fertigungsweg erfordert eine Zeichnungsprüfung.
