Wie berechnet man die Axialkraft bei einem Schrägzahnrad?

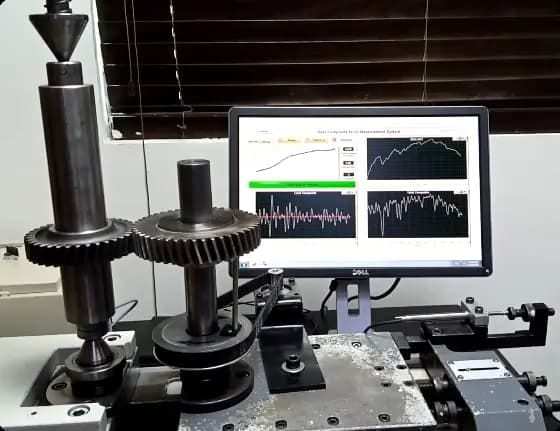

Axialkraft eines Schrägzahnrads berechnen
Die Axialkraft eines Schrägzahnrads wird aus Tangentialkraft und Schrägungswinkel berechnet; bei üblicher Zylinderzahnung gilt näherungsweise Fₐ = Fₜ × tan β. Sie wirkt entlang der Welle und kehrt sich mit Drehrichtung oder Zahnhand um. Für die Auslegung müssen auch Lager, Gegenrad und reale Lastfälle geprüft werden.
Axialkraft eines Schrägzahnrads berechnen
Bestimmen Sie zunächst die Tangentialkraft aus Drehmoment und Teilkreisdurchmesser. Verwenden Sie danach den tatsächlichen Schrägungswinkel im gleichen Bezugssystem. Ergänzen Sie die Prüfung um Druckwinkel, Zahnhand, Drehrichtung, Eingriff und Lageranordnung.
Kurz prüfen
- Tangentialkraft aus Drehmoment und Teilkreisdurchmesser ableiten.
- Schrägungswinkel und Zahnhand aus der Zeichnung bestätigen.
- Die Axiallast gegen Lager und Gehäuse prüfen.
Beispiel und Prüfschritt
Bei gleichem Schrägungswinkel steigt die Axialkraft proportional mit der Tangentialkraft. Ein Richtungswechsel kann die belastete Lagerseite ändern. PairGears betrachtet diese Kraft als Teil der gesamten Getriebeauslegung.
